Характеристики и структура внедрения печи для спекания горячего прессования

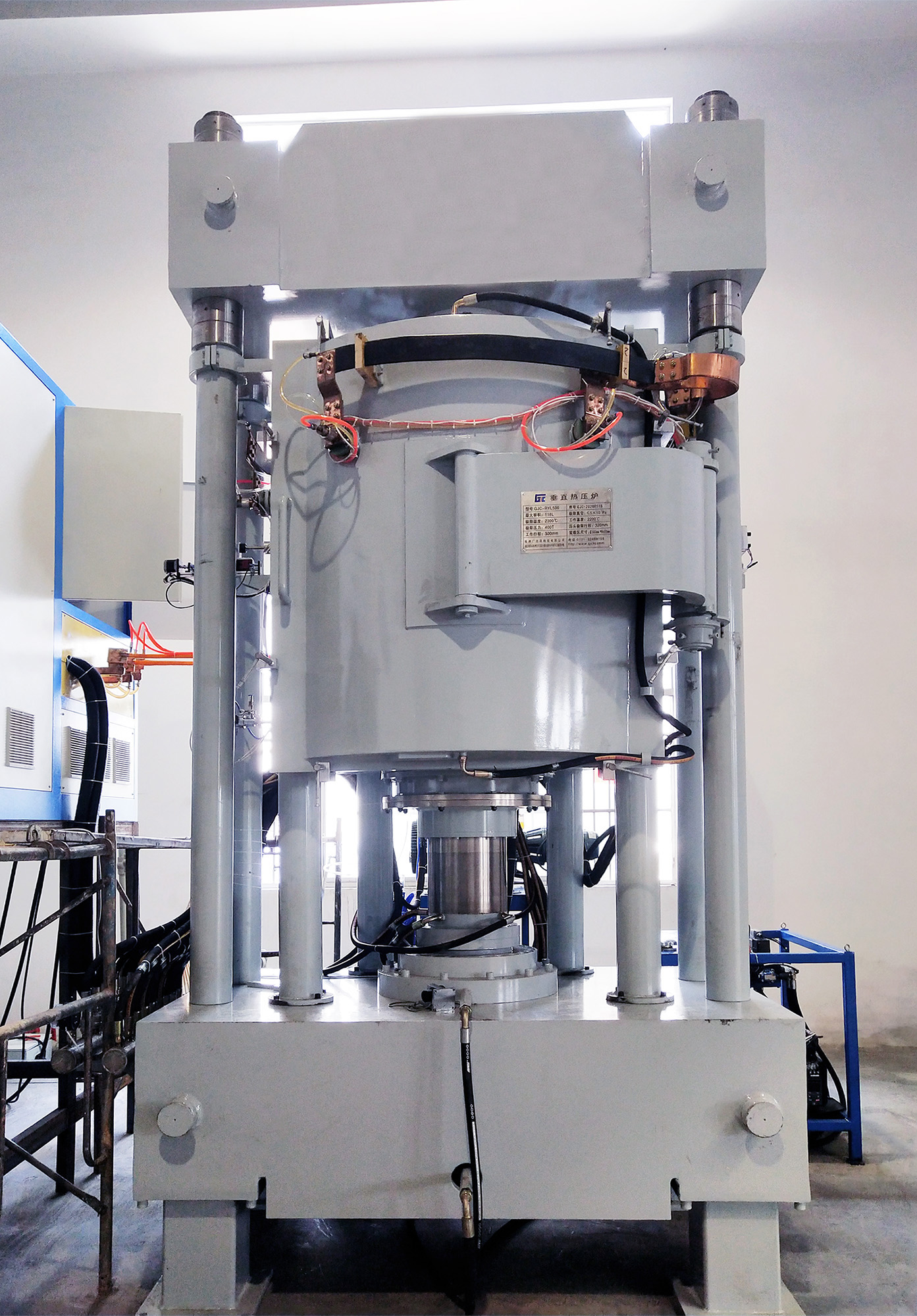

Hunan Jingtan Automation Equipment Co., LTD.Представьте характеристики конструкции печи для спекания горячего прессования:

Печь для спекания горячего прессования состоит из корпуса печи, крышки печи, бака для сохранения тепла, гидравлического устройства, опоры и станка, нагревательного элемента и источника питания, вакуумной системы, системы водяного охлаждения и системы измерения температуры.

(1) Корпус печи изготовлен из нержавеющей стали с двухслойной структурой, разделенной на внутренний и внешний корпус цилиндра, а нижняя головка обрабатывается методом прядения.Поскольку сила, создаваемая устройством горячего прессования, должна восприниматься корпусом печи, корпус печи должен иметь высокую прочность и достаточную жесткость и не должен деформироваться под действием внешней силы и высокой температуры.Осевая линия неподвижного посадочного места нижнего динамического уплотнительного устройства должна быть вертикальна фланельной пластине на корпусе печи для обеспечения прямолинейности движения нижнего толкателя.Неподвижное седло динамического устройства уплотнения плотного грунта имеет хорошие условия охлаждения, что продлевает срок службы уплотнений.

(2) Крышка печи для спекания горячего прессования состоит из корпуса крышки печи, подъемного масляного цилиндра и верхнего напора.Крышка печи представляет собой двухслойную конструкцию, чтобы выдерживать давление нижнего толкателя, она должна иметь достаточную прочность и жесткость.Нижний конец верхнего напора находится в зоне высокой температуры при работе и должен принудительно охлаждаться.

(3) Бочка для сохранения тепла состоит из теплоизоляционной бочки, отражающей бочки, изоляционного слоя и корпуса бочки.Нагревательный элемент может быть изготовлен из графитового стержня, молибденового листа и никелевой каутерной ленты, а защита от тепла может быть изготовлена ​​из графитового войлока, вольфрама, молибдена и нержавеющей стали.Металлический экран, отражающий корпус, изготовленный из вольфрама и молибденового листа, в основном противостоит лучистому теплу, создаваемому нагревательным элементом, чтобы избежать загрязнения материалов.

(4) Устройство горячего прессования состоит из гидравлической станции, масляного цилиндра, подъемного масляного цилиндра, нижнего толкателя и контроллера.Гидравлическая станция имеет два выхода давления, один для движения крышки печи вверх и вниз, другой для движения цилиндра горячего давления.Управление цилиндром горячего давления осуществляется двумя способами: ручным или автоматическим.Автоматическая работа, в соответствии с автоматическим давлением установленного давления, так что продукт всегда находится в состоянии постоянного давления.Диапазон регулировки скорости движения цилиндра.Цилиндр горячего давления должен обладать высокой устойчивостью и не должен трястись при работе под нагрузкой.Качество движения горячепрессованного цилиндра является одним из важных условий получения высококачественной продукции.Нижний толкатель представляет собой деталь с перемещением груза в зоне высоких температур.Он выдерживает воздействие высокого давления и высокой температуры и перемещается в зоне высоких температур.От него требуется, чтобы он не деформировался и не окислялся при высоких температурах.Следовательно, он должен иметь хорошие условия охлаждения и динамические характеристики уплотнения.
